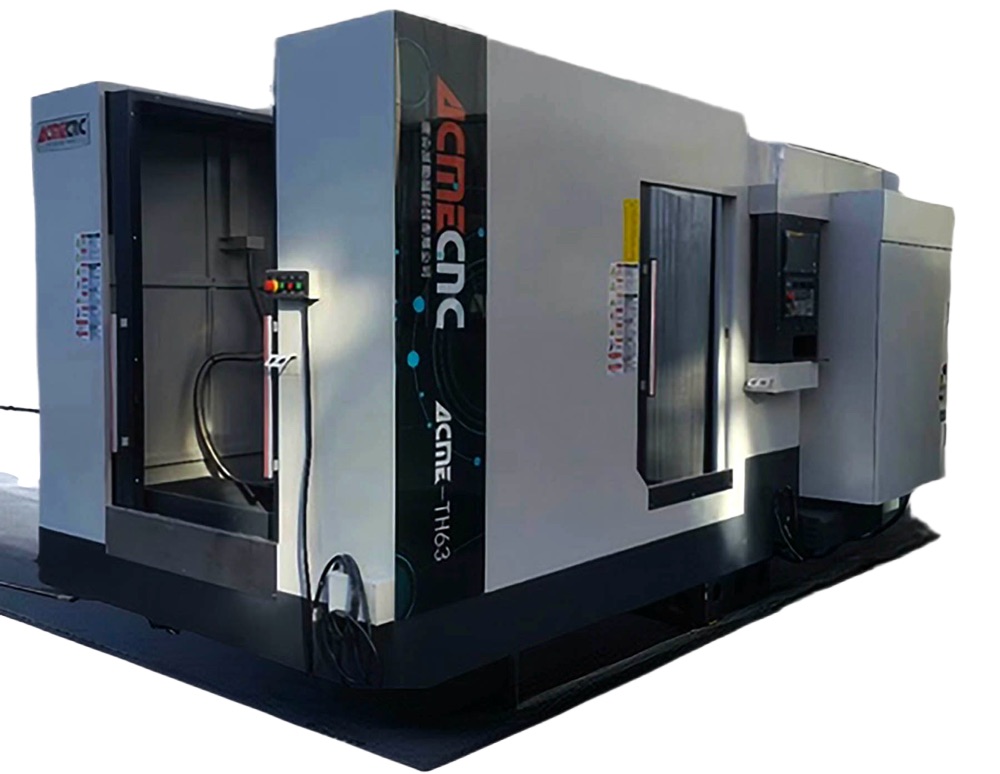

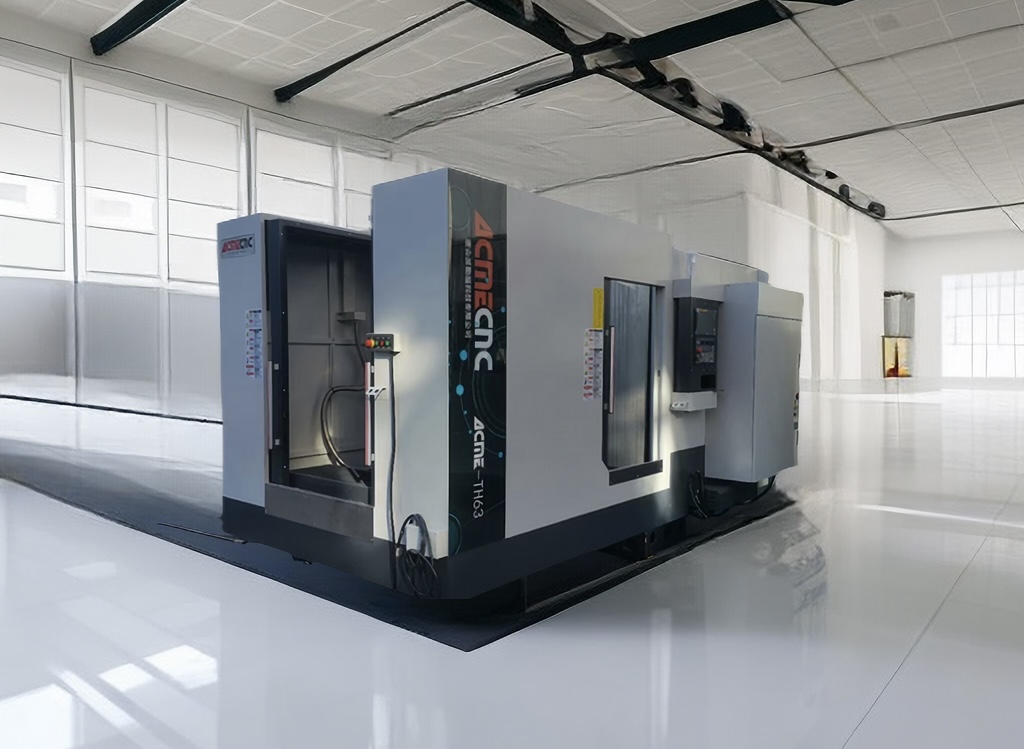

ACME-TH系列 机台特性
-超强箱型立柱结构，有效解决主轴头刚性位移问题，并特殊设计油压式主轴头平衡系统。
-采用先进有限元素分析，以计算机模拟结构应力情况，确保良好的机械刚性、稳定性及抗震能力。
-主要铸件采用优质铸铁制成，经回火处理，消除内应力。
| 型号 | TH63 | 63H | |
| 行程 | X轴行程 | 1000mm | 1200mm |
| Y 轴行程 | 850mm | 900mm | |
| Z 轴行程 | 800mm | 700mm | |
| 主轴中心至工作台面距离 | 175~970mm | 320~1220mm | |
| 主轴鼻端至工作台中心 | 120~970mm | 160~860mm | |
| 工作台 | 工作台面积 | 630×630 | 1360×700 |
| 工作台最大荷重 | 850 kg | 1200 kg | |
| 工作台最小分度 | 1° (OPT. 0.001° ) | 1° (OPT. 0.001°) | |
| 主轴 | 主轴锥度 | BT-50 | BT-50 |
| 主轴型式 | 皮带式 | 皮带式 | |
| 主轴转速 | 6000 rpm | 6000 rpm | |
| 主轴马达 | 18.5 kw | 18.5 kw | |
| 快速进给 | 三轴切削进给率 | 1~8000 mm/min | 1~8000 mm/min |
| 三轴快速进给率 | 24/24/24 | 24/24/24 | |
| 三轴最小设定单位 | 0.001 mm | 0.001 mm | |
| 自动换刀 | 刀具数量 | 24 | 24 |
| 最大刀具直径 | Φ120 X 300 | Φ120 X 300 | |
| 最大刀具重量 | 25 kg | 20 kg | |
| 刀柄 | BT50 | BT50 | |
| 换刀时间/刀对刀 | 2.5sec | 2.5sec | |
| 一般规格 | 机器重量(净重/毛重) | 13000/14000 kg | 7000/9000 kg |
| 电力需求 | 35 KVA | 35KVA | |
标准配置
三菱M80 10.4英寸控制器
24把机械手刀库
主轴转速皮带6000rpm
BT50主轴
回转式工作台（63H选配）
1゜分隔工作台（63H选配）
地基垫及水平螺栓
切削液系统
电器箱热交换器
自动润滑单元
M吹气
LED工作灯
分离式手轮
切削输送机与铁屑车
主轴环状喷水
变压器
工件准备完成操作箱
水枪/气枪
选购配置
发那科0i-MF
三菱15英寸显示器
0.001゜分隔工作台
回转式自动交换工作台（TH63系列）
转台圆光栅尺
三轴光栅尺
伺服刀库/变频刀库
30/40/60链式刀库
TB40主轴
主轴转速8000-12000rpm
高扭矩齿轮箱
立柱加高
主轴中心出水
主轴油冷机
油雾回收装置
M30自动断电
电器箱空调
