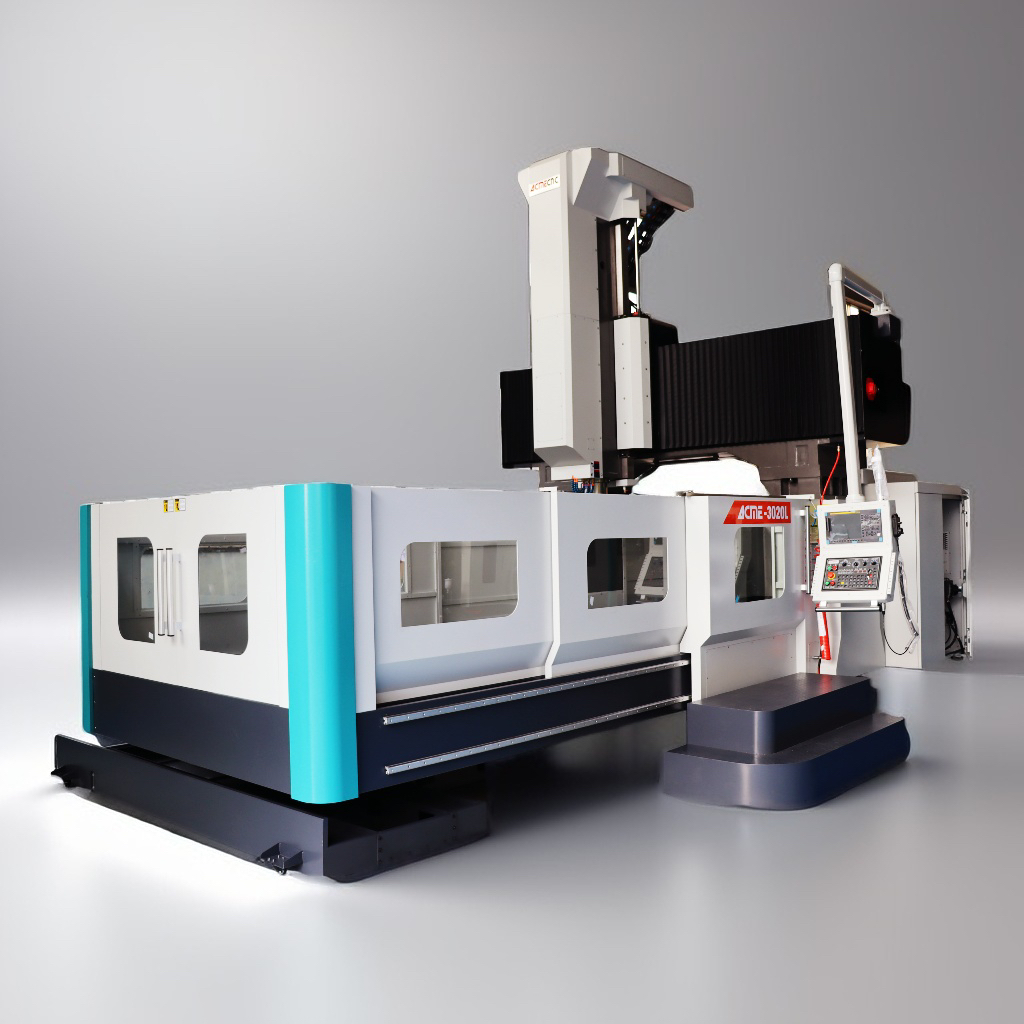

| 龙门式加工中心主要技术参数 | 型式 | MODEL | ACME-2014L/2016L/2017L | ACME-2720L/3020L | ACME-3023L/4023L/5023L | ACME-4028L/5028/6028 | ACME-5038L/6038L/8038L | ACME-6046L/8046L | |
| 工作台 | 工作台尺寸（长X宽） | 2000X1200/1300/1400 | 3000/2500X1800 | 3000/4000/5000X2000 | 4000/5000/6000X2300 | 5000/6000/8000X3000 | 6000/8000X3000 | ||
| 工作台承重 | 4T/5T/6T | 6T/7T | 12T/15T/18T | 13T/17T/20T | 23T/25T/30T | 28T/35T | |||
| T型槽尺寸 | 7-22X125 | 9-22X190 | 9-28X220 | 11-28X200 | 11-28X250 | 16-28X200 | |||
| 行程 | 工作台移动方向行程（X轴） | 2000 | 2700/3000 | 3000/4000/5000 | 4000/5000/6000 | 5000/6000/8000 | 6000/8000 | ||
| 主轴滑座移动方向行程（Y轴） | 1500/1700/2000 | 2000 | 2700 | 3000 | 4200 | 4600 | |||
| 主轴上下移动方向行程（Z轴） | 800 | 1000 | 1000 | 1000 | 1250 | 1250 | |||
| 主轴鼻端至台面 | 160-960mm200-1000mm 250-1050mm | 240-1240mm | 280-1280mm | 280-1280mm | 260-1510mm | 550-1800mm | |||
| 龙门宽度 | 1500mm/1700mm/1800mm | 2000mm | 2300mm | 2800mm | 3800mm | 4600mm | |||
| 主轴 | 主轴规格 | BT50/φ190 | BT50/φ190 | BT50/φ200 | BT50/φ200 | BT50/φ200 | BT50/φ200 | ||
| 标配主轴形式 | 皮带式6000rpm | 皮带式6000rpm | 皮带式6000rpm | 齿轮箱6000rpm | 齿轮箱6000rpm | 齿轮箱6000rpm | |||
| 主轴功率 | 18.5Kw | 18.5Kw | 22Kw | 22Kw | 26Kw | 26Kw | |||
| 快速位移及精度 | 重复定位精度 | 0.005/300mm | 0.005/300mm | 0.005/300mm | 0.005/300mm | 0.005/300mm | 0.005/300mm | ||
| 切削速度 | 1-6000m/min | 1-6000m/min | 1-6000m/min | 1-6000m/min | 1-6000m/min | 1-6000m/min | |||
| 快速速度 X、Y、Z | 10/10/10m/min | 10/10/10m/min | 10/10/8m/min | 8/8/8m/min | 8/8/8m/min | 8/8/8m/min | |||
| 储刀仓 | 刀库形式 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | ||
| 刀库规格 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | |||
| 刀库容量 | 24 | 24 | 24 | 24 | 24 | 24 | |||
| 最大刀具尺寸 | Φ100/300 mm | Φ100/300 mm | Φ100/300 mm | Φ100/300 mm | Φ100/300 mm | Φ100/300 mm | |||
| 对大刀库重量 | 10Kg | 10Kg | 10Kg | 10Kg | 10Kg | 10Kg | |||
| 一般规格 | 机床重量 | 约 16T/17T/18T | 约 21T/22T | 约 36T/38T/41T | 约 45T/48T/53T | 约 68T/70T/85T | 约 85T/100T | ||
| 所需气压 | kgf/cm² 6.5 | kgf/cm² 6.5 | kgf/cm² 6.5 | kgf/cm² 6.5 | kgf/cm² 6.5 | kgf/cm² 6.5 | |||
| 电源容量 | KVA 35 | KVA 35 | KVA 40 | KVA 45 | KVA 50 | KVA 50 |
标准配置
三菱M80 10.4英寸控制器（10/18系列）/FANUC-0i-MF Plus
主轴转速皮带6000rpm/（10系列）6000rpm
BT50主轴
自动润滑单元
地基垫及水平螺栓
切削液系统
电器箱热交换器
螺旋排屑装置
链板式铁屑输送机
移动式集屑车
M吹气
LED工作灯
分离式手轮
刚性攻牙
全罩式防溅护罩
变压器
水枪/气枪
氮气平衡装置
自动液压系统装置 /（10/18系列）手动液压系统装置
X轴丝杆支撑装置（5000mm及以上标配）
选购配置
FANUC-0i-MF Plus
15英寸显示器
三维手轮插补 3D三次元转换仅限于发那科1包
24/30/40/60 把机械手刀库
伺服刀库/变频刀库
BT40主轴（10系列）
主轴转速 8000rpm-15000rpm（10系列）
直连式主轴（10系列）
德国ZF齿轮箱
台湾全齿式主轴头
主轴油冷装置
主轴中心出水装置
油水分离装置
M30自动断电
半罩式防溅护罩
90°直角头
万能铣头
电器箱空调
立柱整体加高200/300mm
CNC第四轴分度盘含马达驱动 四轴联动
CNC五轴分度盘含马达驱动 任意四轴联动
