VP Series Features
-Three axes ball screws have adapted direct transmission design,which clears the noise duringtransmission,cutting down temperature,stabling accuracy and also increases machining rigidity.-The ATC system and machine functions have been thoroughly tested.
-LASER Check,Ball test and Spindle Dynamic Balance are performend to ensure the optimumstatic and dynamic accuracy.
立加系列机台特性
-三轴滚柱直线导轨采用直结式传动设计,可消除传动噪音，并降低温度，稳定精度，提高机械加工刚性。
-机械换刀结构经多次运转测试及机台全功能运转测试。
-擂射、循圆及主轴动态平衡校正确保机器良好的静态及动态精准。

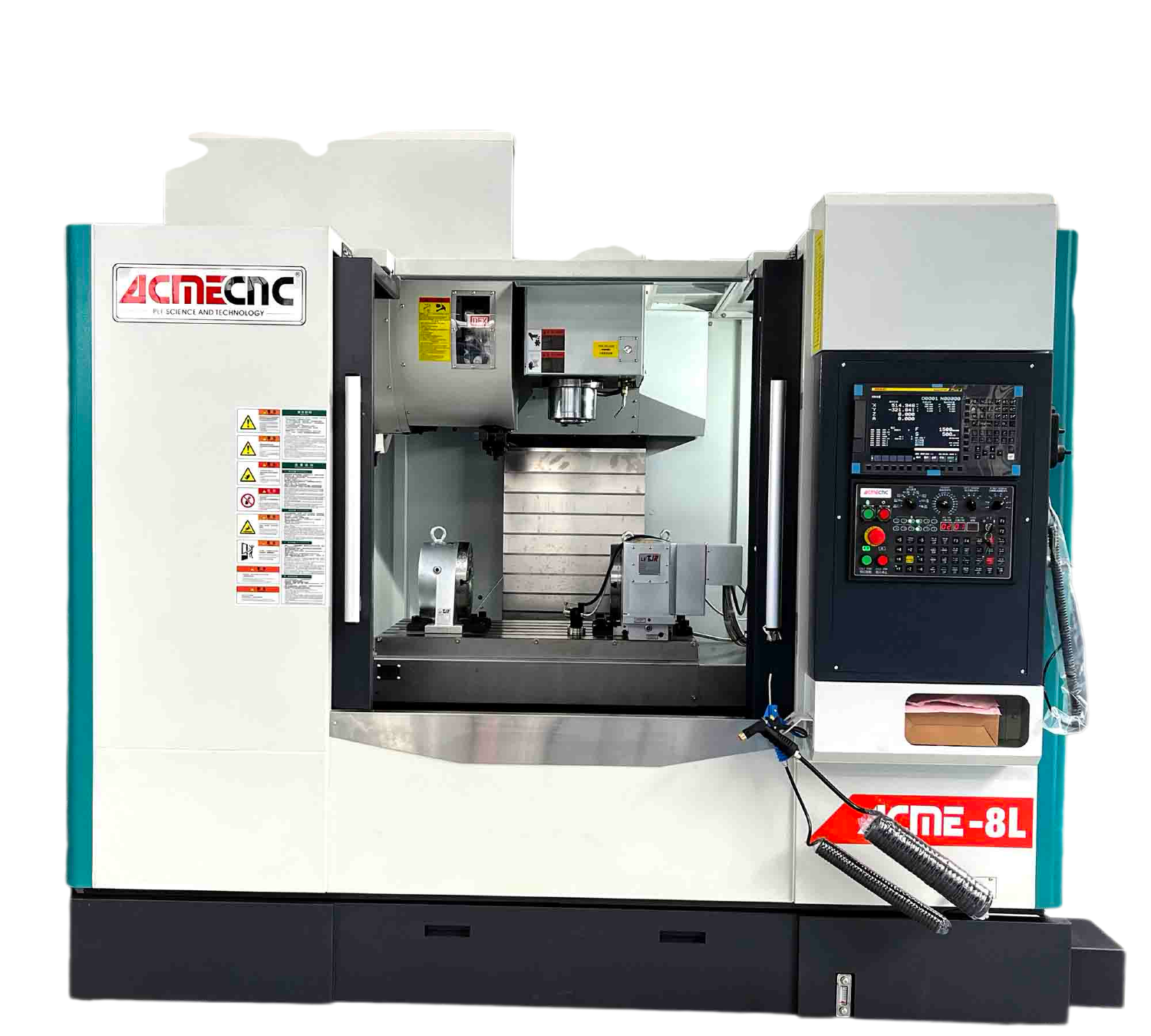

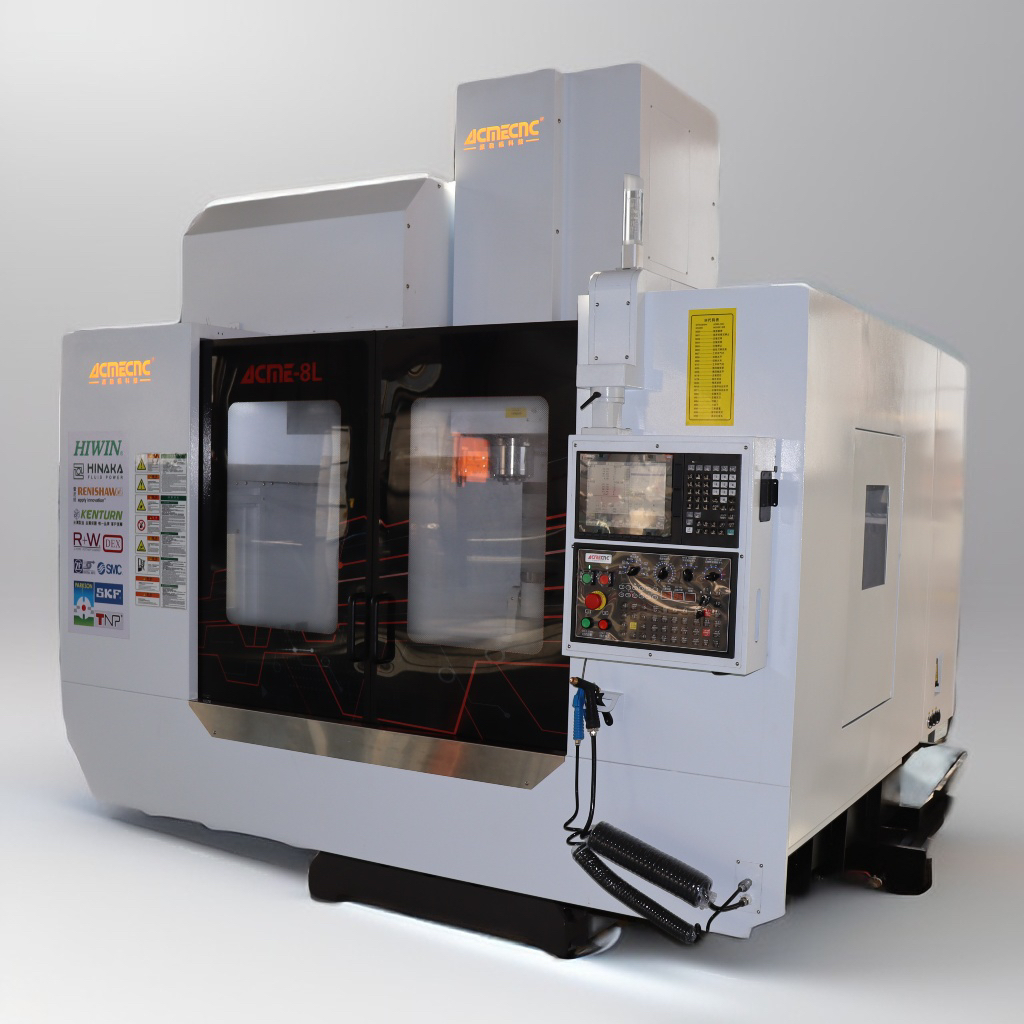

| 立式加工中心主要技术参数 | 型式 | MODEL | ACME-6L | ACME-8L | ACME-11L | ACME-12L | ACME-15L | |
| 工作台 | 工作台尺寸(长X宽) | 800X400 | 1000X500 | 1200X600 | 1400X700 | 1600X800 | ||
| T型槽尺寸 | 3-18X125 | 5-18X90 | 5-18X100 | 5-18X110 | 7-22X110 | |||
| 工作台最大载重 | 450Kg | 600Kg | 1000Kg | 1200Kg | 1800Kg | |||
| 行 程 | X轴行程 | 600 | 810 | 1100 | 1200 | 1500 | ||
| Y轴行程 | 400 | 550 | 600 | 700 | 800 | |||
| Z轴行程 | 500 | 550 | 600 | 700 | 700 | |||
| 主轴鼻端至台面 | 100-600 | 125-675 | 125-725 | 140-840 | 185-885 | |||
| 主轴中心至立柱 | 450 | 570 | 645 | 840 | 855 | |||
| 主轴 | 主轴锥度 | BT40-10000rpm | BT40-8000rpm | BT40-8000rpm | BT40-8000rpm | BT50-6000rpm | ||
| 主轴形式 | 皮带式 | 皮带式 | 皮带式 | 皮带式 | 皮带式 | |||
| 主轴功率 | 7.5Kw | 11Kw | 11Kw | 15Kw | 18.5Kw | |||
| 快速位移及精度 | 重复定位精度 | 0.003/300mm | 0.003/300mm | 0.003/300mm | 0.003/300mm | 0.003/300mm | ||
| 切削速度 | 1-10000mm/min | 1-8000mm/min | 1-8000mm/min | 1-8000mm/min | 1-6000mm/min | |||
| 快速速度 | X/Y:48/Z:48 | X/Y:36/Z:36 | X/Y:36/Z:36 | X/Y:30/Z:30 | X/Y:20/Z:20 | |||
| 储刀仓 | 刀库形式 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | ||
| 刀库规格 | BT40 | BT40 | BT40 | BT40 | BT50 | |||
| 刀库容量 | 24 | 24 | 24 | 24 | 24 | |||
| 最大刀具尺寸 | Φ80/300 mm | Φ80/300 mm | Φ80/300 mm | Φ80/300 mm | Φ100/300 mm | |||
| 对大刀库重量 | 8Kg | 8Kg | 8Kg | 8Kg | 15Kg | |||
| 一般规格 | 机床重量 | 约 4500Kg | 约 6000Kg | 约 7000Kg | 约 8000Kg | 约12000Kg | ||
| 所需气压 | kgf/cm² 6.5 | kgf/cm² 6.5 | kgf/cm² 6.5 | kgf/cm² 6.5 | kgf/cm² 6.5 | |||
| 电源容量 | KVA 15 | KVA 20 | KVA 25 | KVA 30 | KVA 35 |
标准配置
三菱M80 10.4英寸控制器
24把机械手刀库
主轴转速皮带8000rpm（6L）10000 rpm
地基垫及水平螺栓
切削液系统
电器箱热交换器
自动润滑单元
M吹气
LED工作灯
分离式手轮
刚性攻牙
主轴环状喷水
变压器
第四轴界面
水枪/气枪
选购配置
发那科0i-MF Plus
15英寸显示器
伺服刀库/变频刀库
主轴转速 直联12000rpm/15000rpm
主轴中心出水
主轴油冷机
油水分离装置
油雾回收装置
M30自动断电
螺旋排屑装置
高压充屑装置
链板式铁屑输送机
电器箱空调
CNC第四轴分度盘含马达驱动 四轴联动
CNC五轴分度盘含马达驱动 任意四轴联动
